| 異形平行平面基板 |
| 標準品にはない製品設計の自由度を求めて・・・ お客様の要求仕様に合ったカスタム部品をご提供致します |

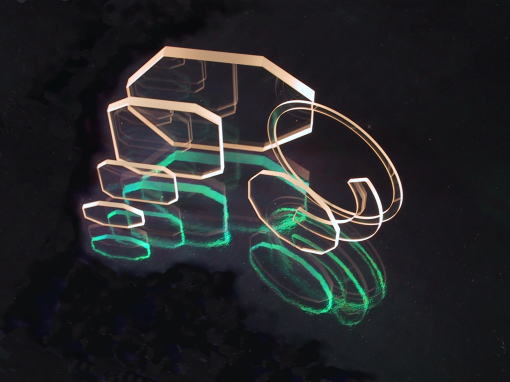

| 異形カスタム部品 | ||
 |
||
| 加工可能範囲 | ||
| 項目 | 加工可能範囲 | |
| 加工材質 | ＢＫ７、合成石英、白板、青板、 他光学ガラス全般 （材料メーカーの指定可） |
|
| 加工寸法 | 外径 | ５ｍｍ ≦ 対角寸法 ≦ １４０ｍｍ |
| 中厚 | ０．５ｍｍ ≦ ｔ ≦ １５ｍｍ | |
| 加工可能精度 | ||
| 項目 | 加工可能精度 | |
| 面精度 | 透過波面 | ＰＶ ≧ λ／１０ |
| 反射波面 | ＰＶ ≧ λ／１０ | |
| 平行度 | ≦ １０″ | |
| 外観規格 | スクラッチ&ディグ ≧ ２０−１０ | |
| 公差制御 | 外径 | Ｄ公差レンジ ≧ ０．０５ |
| 中厚 | ｔ公差レンジ ≧ ０．００２ | |
| ガルバノミラー基板、ウィンドー基板などの形状、角度公差の厳しいものも相談ください。 | ||
上記内容は目安です。上記以外のスペックにつきましても対応できる場合があります。
お問合せ下さい。
