| プリズム各種 |
| 標準品にはない製品設計の自由度を求めて・・・ お客様の要求仕様に合ったカスタム部品をご提供致します |

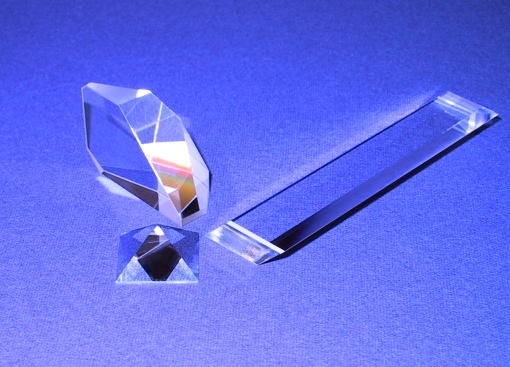

| 特殊プリズム | ||
 |
||
| 加工可能範囲 | ||
| 項目 | 加工可能範囲 | |
| 形状 | ４５度直角プリズム・ウエッジプリズム ６０度分散プリズム・ペンタプリズム ルーフプリズム・ダブプリズム ロンボイドプリズム・ポリゴンプリズム その他特殊プリズム |
|
| 加工材質 | ＢＫ７、合成石英、白板、青板、 他光学ガラス全般 （材料メーカーの指定可） |
|
| 加工寸法 | ０．５ｍｍ ≦外形 ≦ １５０ｍｍ | |
| 加工可能精度 | ||
| 項目 | 加工可能精度 | |
| 反射波面面精度 | ＰＶ ≧ λ／１０ | |
| 外観規格 | スクラッチ&ディグ ≧ ２０－１０ | |
| 公差制御 | 角度 | 公差レンジ ≧ ５秒 |
| 外形 | 公差レンジ ≧ ０．０４ | |
| プリズムには色々な形があります。 反射による光路設定や、多重反射による像回転、屈折による光路変位、分散による分光など単体または組合せにより無限の可能性があります。 標準品にはない設計の自由度を高めるため、特殊形状に加工対応致します。 |
||
上記内容は目安です。上記以外のスペックにつきましても対応できる場合があります。
お問合せ下さい。
