| 小型プリズム |
| 標準品にはない製品設計の自由度を求めて・・・ お客様の要求仕様に合ったカスタム部品をご提供致します |

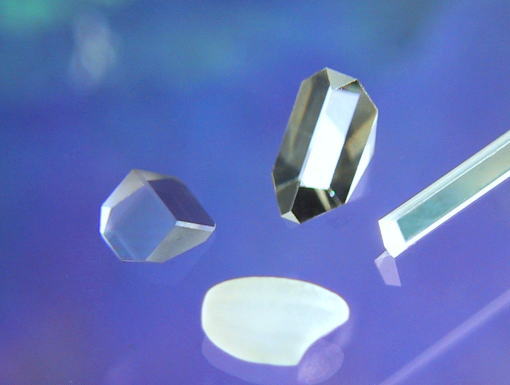

| 小さいプリズム | ||
 |
||
| 加工可能範囲 | ||
| 項目 | 加工可能範囲 | |
| 形状 | ４５度直角プリズム・ウエッジプリズム ６０度分散プリズム・ペンタプリズム ルーフプリズム・ダブプリズム ロンボイドプリズム・ポリゴンプリズム その他特殊プリズム |
|
| 加工材質 | ＢＫ７、合成石英、白板、青板、 他光学ガラス全般 （材料メーカーの指定可） |
|
| 加工寸法 | 外形 ≧０．１ｍｍ | |
| 加工可能精度 | ||
| 項目 | 加工可能精度 | |
| 反射波面面精度 | ＰＶ ≧ λ／１０ | |
| 外観規格 | スクラッチ&ディグ ≧ ２０−１０ | |
| 公差制御 | 角度 | 公差レンジ ≧ ５秒 |
| 外形 | 公差レンジ ≧ ０．０４ | |
| 今小さいプリズムが求められています。 医療機器や産業機器をはじめ、光学系の高集積化・小型化にお答えし、標準品にはない設計の自由度をさらに高めていただくため、小さいプリズムの加工対応致します。 |
||
上記内容は目安です。上記以外のスペックにつきましても対応できる場合があります。
お問合せ下さい。
ご依頼お問合せはこちらへ
株式会社 光機
愛知県豊橋市柱二番町203番地の１
Tel 0532-38-5730 Fax 0532-48-2710
